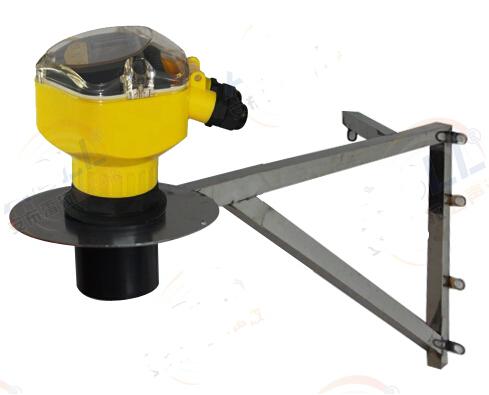

超聲波液位計是一種適用于各種容器連續液位測量的儀器。其工作原理是超聲換能器(探頭)發出高頻超聲脈沖。當超聲脈沖遇到被測液位面時，脈沖將被反射回來。因此，測量環境和儀器電路的聲電轉換能力會影響超聲波的測量精度。
超聲波脈沖以聲波的速度傳播，發射和接收之間的時間間隔與傳感器與被測介質表面的距離成正比。該距離值S、聲速C與傳播時間T之間的關系可以用公式表示:S=CxT/2。根據超聲波的傳播特性，超聲波液位計的理想工作狀態是液體表面平靜。當液位出現波動或波動時，超聲波檢測在測量實際液位時會產生誤差，這就需要內部電路對測量信號算法進行優化以反饋實際液位。
一般來說，在實際應用中，影響超聲液位計測量精度的因素主要有以下幾個方面:
1. 復雜工況:物料在攪拌或動態液位環境下的液位測量
在一些有攪拌或相對動態的液位環境中(如液位測量)，由于液位的動態波動和不確定性，會大大降低超聲液位儀的測量精度。為了解決這一問題，需要在硬件和軟件上提高儀器的魯棒性(魯棒性大致等于穩定性)。在軟件方面，加入延遲平均算法可以使儀器更好地適應復雜的動態條件。同時在硬件上采用高效、嚴謹?shù)男盘?hào)濾波電路，濾除測量過程中超聲信號與復雜液體表面接觸產生的二次雜波。
2. 錯誤的儀器安裝
不正確的安裝可能導致測量精度下降。例如，超聲換能器的方向與液位不垂直。
